Detailní popis produktu

Odvodňovací polymerbetonové žlaby ACO N100 TYP 1-10 A15-C250 bez mříže a se spádem dna 1000 x 130 x 130-180 mm

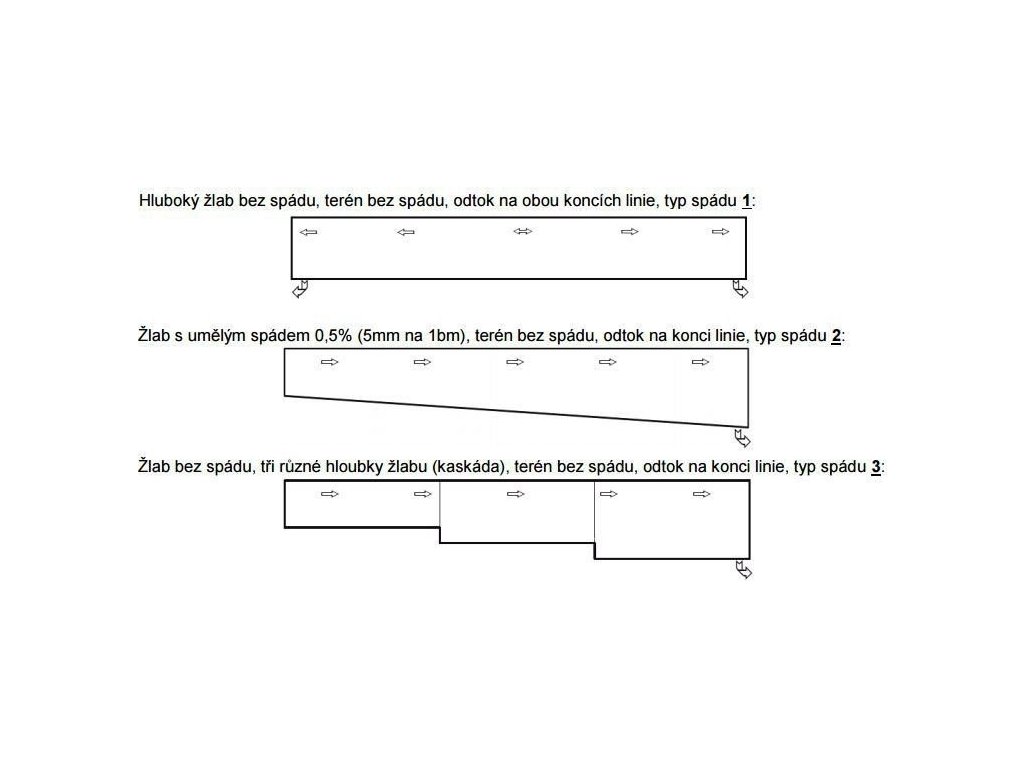

Odvodňovací polymerbetonové žlaby ACO N100 TYP 1-10 A15-C250 jsou vyrobené z vysoce pevného a kvalitního polymerbetonu a slouží pro spolehlivý a účinný odvod povrchové vody z pěších zón, cyklostezek, chodníků, dvorků, teras, zahrad, vjezdů do garáží a parkovišť i vozovek pozemních komunikací pro osobní automobily. Těchto 10 druhů žlabů se specifickými výškami v rozmezí 130-180 mm a plynulým spádem dna 0,5% umožňují vytvoření kompletní spádové sestavy žlabů ACO N100 o celkové délce až 10 m. Instalují se posloupně od nejnižší výšky po nejvyšší (TYP 1-TYP 10). Na počátek i konec této spádové sestavy je vhodné instalovat žlaby ACO N100 bez spádu dna TYP 0.0 a TYP 10.0, eventuálně TYP 0.1 a TYP 10.1 z důvodu aplikace koncovek nebo koncovek s odtokem. Pro maximální účinnost je ideální využít i přímo určenou sběrnou vpusť ACO N100, kterou lze instalovat buď uprostřed sestavy napojením mezi žlaby TYP 5 a TYP 5.0 či TYP 5.1, nebo na konci celé sestavy napojením mezi žlaby TYP 10 a TYP 10.0 či TYP 10.1. Poskytují vysokou odolnost proti zatížení a chemickým vlivům, vysokou pevnost a stabilitu, snadnou instalaci a dlouhou životnost. Zabraňují samovolnému tvoření kaluží při vydatných deštích a jejich hladký povrch zajišťuje vysokou rychlost proudění vody uvnitř žlabů. Obsahují výztužnou konstrukci bočních stěn zajišťující pevnost a stabilitu a jsou zhotoveny v provedení bez ochranných hran. Žlaby ACO N100 TYP 5 a TYP 10 nabízí jeden předpřipravený spodní otvor, po jehož vyseknutí je možné do něj umístit přímo určený sifon.

Tyto žlaby nejsou vybaveny mříží. Můžou být použity jako náhradní díly anebo samostatné prvky, ke kterým lze dodatečně nainstalovat patřičnou mříž s odpovídajícími rozměry.

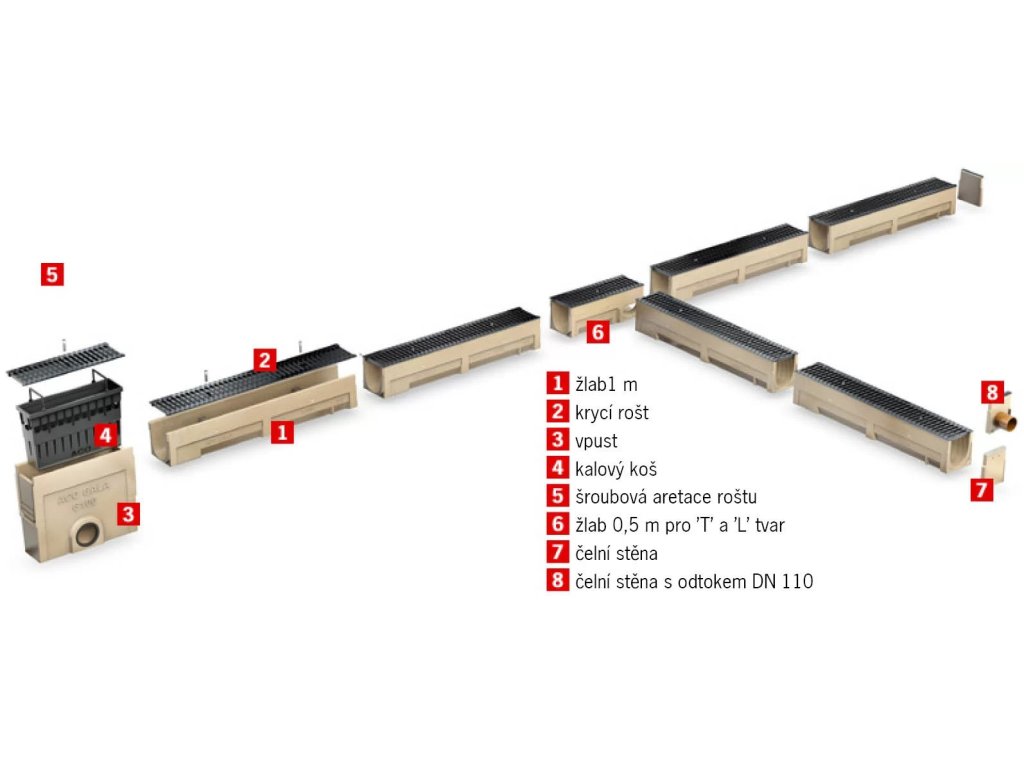

K těmto typům žlabů lze instalovat přímo určenou mříž a ke žlabům TYP 5 a TYP 10 pak sběrnou vpusť anebo speciální sifon.

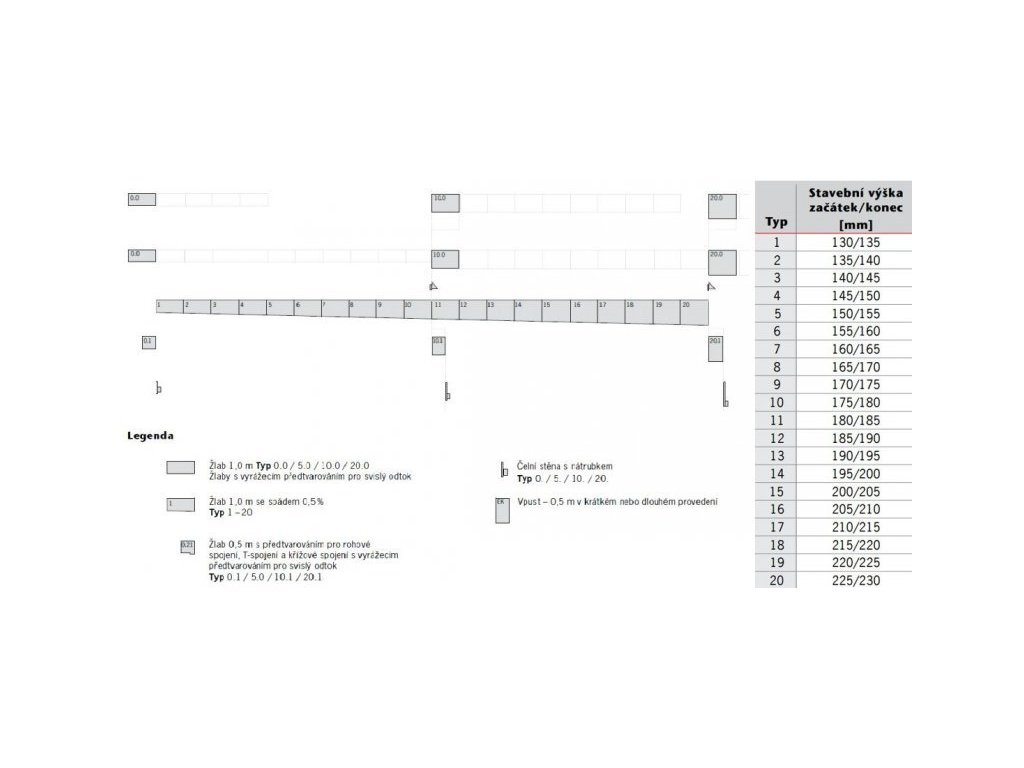

Vhodné kombinace spádové sestavy žlabů ACO N100:

TYP 0.0 - TYP 1 - TYP 2 - TYP 3 - TYP 4 - TYP 5 - TYP 5.0 - TYP 6 - TYP 7 - TYP 8 - TYP 9 - TYP 10 - TYP 10.0

TYP 0.1 - TYP 1 - TYP 2 - TYP 3 - TYP 4 - TYP 5 - TYP 5.1 - TYP 6 - TYP 7 - TYP 8 - TYP 9 - TYP 10 - TYP 10.1

TYP 0.0 - TYP 1 - TYP 2 - TYP 3 - TYP 4 - TYP 5 - SBĚRNÁ VPUSŤ ACO N100 - TYP 5.0 - TYP 6 - TYP 7 - TYP 8 - TYP 9 - TYP 10 - TYP 10.0

TYP 0.1 - TYP 1 - TYP 2 - TYP 3 - TYP 4 - TYP 5 - SBĚRNÁ VPUSŤ ACO N100 - TYP 5.1 - TYP 6 - TYP 7 - TYP 8 - TYP 9 - TYP 10 - TYP 10.1

TYP 0.0 - TYP 1 - TYP 2 - TYP 3 - TYP 4 - TYP 5 - TYP 5.0 - TYP 6 - TYP 7 - TYP 8 - TYP 9 - TYP 10 - SBĚRNÁ VPUSŤ ACO N100 - TYP 10.0

TYP 0.1 - TYP 1 - TYP 2 - TYP 3 - TYP 4 - TYP 5 - TYP 5.1 - TYP 6 - TYP 7 - TYP 8 - TYP 9 - TYP 10 - SBĚRNÁ VPUSŤ ACO N100 - TYP 10.1

Specifikace:

Podrobné technické informace k těmto polymerbetonovým žlabu naleznete v technickém listu.

Instalace:

Podrobné informace k instalaci odvodňovacích žlabů ACO N100 naleznete v montážním návodu.

Vlastnosti:

• neobsahují mříž
• vyrobené z vysoce kvalitního polymerbetonu
• neobsahují ochranné hrany
• obsahují výztužnou konstrukci bočních stěn
• spolehlivý a účinný odvod povrchové vody
• hladký povrch zajišťuje vysokou rychlost proudění vody
• vysoká odolnost proti zatížení
• vysoká chemická odolnost
• vysoká pevnost
• vysoká stabilita
• snadná instalace
• dlouhá životnost

Využití:

• pěší zóny
• cyklostezky
• chodníky
• dvorky
• terasy
• zahrady
• vjezdy do garáží pro osobní automobily
• parkoviště pro osobní automobily
• vozovky pozemní komunikace pro osobní automobily

Technické parametry:

• celková délka: 1000 mm
• celková šířka: 130 mm
• celková výška: 130-180 mm
• rozměr: 1000 x 130 x 130-180 mm
• hmotnost: 13,8-17,2 kg
• třída zatížení: A15 (1,5 t), B125 (12,5 t), C250 (25 t)
• typ mříže: bez mříže
• barva: písková
• materiál: polymerbeton

Výšky žlabů:

• TYP 1: 130/135 (počáteční výška/koncová výška)
• TYP 2: 135/140 (počáteční výška/koncová výška)
• TYP 3: 140/145 (počáteční výška/koncová výška)
• TYP 4: 145/150 (počáteční výška/koncová výška)
• TYP 5: 150/155 (počáteční výška/koncová výška)
• TYP 6: 155/160 (počáteční výška/koncová výška)
• TYP 7: 160/165 (počáteční výška/koncová výška)
• TYP 8: 165/170 (počáteční výška/koncová výška)
• TYP 9: 170/175 (počáteční výška/koncová výška)
• TYP 10: 175/180 (počáteční výška/koncová výška)
